Наведено наступний випадок. Повний процес відбору: від розуміння потреб гостей до пошуку деталей через офіційний веб-сайт Digi-Key, ми нарешті знайшли потрібні електронні матеріали відповідно до наших пропозицій.
Справа ...
Гість проектує двосторонній ноутбук. Він планує використовувати інтерфейс eDP (Embedded DisplayPort) для першого набору панелей, а друга група використовує DP (DisplayPort) для перетворення панелей LVDS (No EDID) з роздільною здатністю 1920x720. Гості хочуть, щоб Digi-Key допомогла у виборі.
Різні відеоінтерфейси
LVDS ( диференціальний сигнал низької напруги, низьковольтна диференціальна сигналізація) Це режим передачі сигналу зі швидкістю передачі даних до 2 Гбіт / с і широко використовується в інтерфейсі РК-дисплея. Крім сумісності з низькою напругою, низьким рівнем шуму та надійною передачею сигналу, він також може бути інтегрований у систему ІС. Однак через обмеження швидкості та кількості ліній, керованих попитом на дисплеї високої чіткості та швидкісну передачу даних на сьогоднішньому ринку, передачу на основі DisplayPort (або HDMI) буде замінено. Локшина.
DisplayPort (DP) - стандарт інтерфейсу VESA (Асоціація стандартів відеоелектроніки, Асоціація відеоелектронних стандартів), який використовується для обробки високошвидкісного та високої чіткості інтерфейсу передачі аудіо та відео. DisplayPort1.4a, випущений у квітні 2018 року, є останнім інформаційним посібником щодо специфікаційних вимог, а також компонентів та системної конструкції. Стандарт DP1.4 дозволяє 4K2K при 120 ГГц / 25,82 Гбіт / с працювати в 4- трубопроводах.
Малюнок 1, карта концепції протоколу фізичного рівня протоколу DisplayPort (джерело: TA0339, Технічна стаття DisplayPort, STMicroelectronics )
EDP (EmbeddedDisplayPort) - це цифровий інтерфейс, заснований на архітектурі та протоколі DisplayPort. Його часто використовують у портативних комп'ютерах, планшетних комп'ютерах, моніторах тощо. Порівняно з LVDS, інтерфейс з eDP може мати більш високу швидкість роботи, а також зменшити кількість ліній в інтерфейсі та кількість штифтів в інтерфейсі. Дивіться таблицю порівняння нижче, під високою роздільною здатністю (1368X768) або повною роздільною здатністю дисплея HD (1920x1200). EDP також має очевидні переваги, які можуть значно зменшити кількість швидкісних ліній, необхідних для інтерфейсу відображення, тим самим зменшивши простір, який займає загальна система. Більш висока швидкість означає більшу роздільну здатність, глибину кольору та частоту кадрів. EDP також включає деякі унікальні функції, такі як покращення керування живленням системи, довший час роботи акумулятора та менший вплив EMI / RFI, тим самим зменшуючи потреби в екрані для гучності.

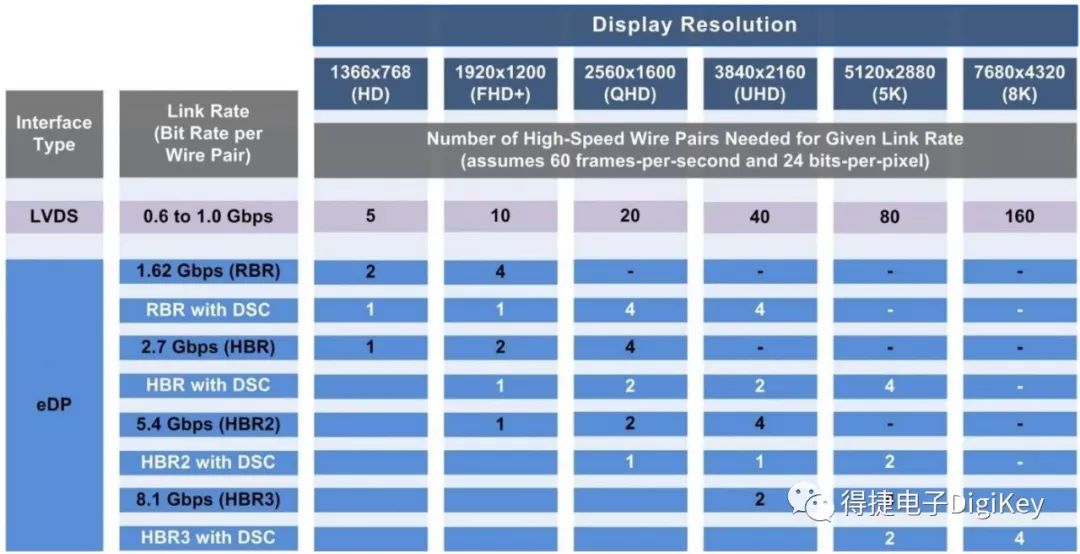

Малюнок 2, Таблиця порівняння LVDS та eDP
Хоча сьогодні телевізійні та комп’ютерні монітори на ринку розвиваються до плоских екранів з цифровими кабельними інтерфейсами, тоді як для мультимедійних кабелів HD для підключення високого класу використовується також необхідність підключення ПК до традиційного VGA ( Кабель LVDS) до пристроїв нижнього кінця, таких як монітори. Фіг.3 - зовнішній вигляд роз'єму DisplayPort та DVI.

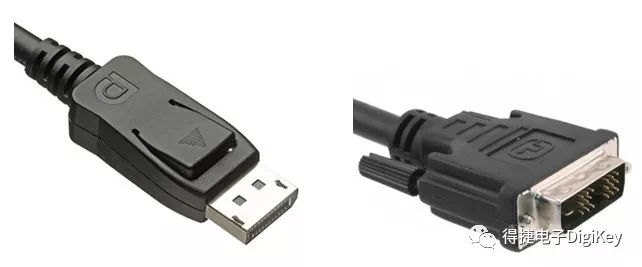

Малюнок 3, кабель DisplayPort (ліворуч) та кабель DVI-D (праворуч)
Окрім використання eDP для перетворення на LVDS, також слід врахувати використання цифрового відеоінтерфейсу (DVI) для переходу на інтерфейс VGA. Відео частина DisplayPort така ж, як і у DVI. Вони сумісні з цифровими сигналами, але різниця між роз'ємами інтерфейсу DVI та DP. Тому, якщо ви хочете підключити ноутбук з інтерфейсом DVI до мультимедійного інтерфейсу HD, вам, майже, доведеться мати конвертер, наприклад. TrippLite Company P134-000-DVI-V2
Малюнок 4, P134-000-DVI-V2, TrippLite
Ось деякі технології інтерфейсу перетворення DP і як використовувати функцію пошуку офіційного веб-сайту Digi-Key при виборі матеріалів.
Технічні умови перетворення DP в LVDS
Використовуючи DP (або eDP) для LVDS-перетворювача, ми повинні розглянути, як реалізувати перетворення протоколу між джерелом DP та панеллю відображення LVDS. При роботі з потоком вхідного DisplayPort (DP) виконайте перетворення протоколу DP в LVDS та відправляйте оброблений потік у форматі LVDS, тобто порт прийому стикається з джерелом DP (наприклад, CPU / GPU / чіпсет), а порт посилає стикається з приймачем LVDS (наприклад, панельний контролер дисплея LVDS).
Оскільки LVDS у протоколі дані можуть бути завершеними форматом VESA або JEIDA & упаковкою & # 34; (упаковка) У DP AUX Інтерфейс передачі потрібно лише виконати. Команда I2C над AUX та підтримка, використання режиму зв'язку EDID-DDC та контакт панелі LVDS . Якщо на панелі підтримки немає EDID ROM, інженерам необхідно знайти пристрої, які можуть імітувати поведінку EDID ROM, допомогти їм підключитися та уникнути конкретних змін у системному BIOS для відео. Наприклад, нижче MegaChips компанії STDP40X0 Діаграма прикладів серії
Рис. 5. Блок-схема інтерфейсу системи серії STDP40X0 компанії MegaChips
Інтернет, швидкий вибір відповідно до параметрів.
Після розуміння вимог, інженери можуть завітати на офіційний веб-сайт Digi-Key, в IC & # 34; класифікація. Лінійна обробка відео У детальній класифікації проводиться операція з вибору матеріалу. У програмі скринінгу додатків інженер може знайти & DisplayPort & # 34; у & # 34; додатку & # 34; або & # 34; DisplayPort & # 34; в результатах пошуку.

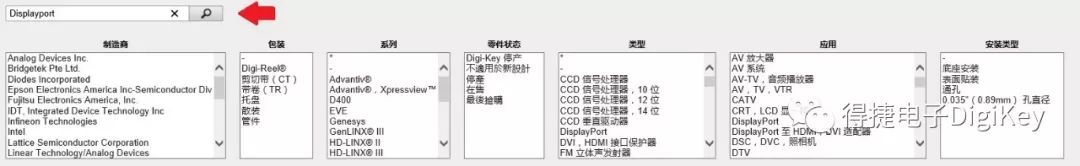

Малюнок 6.
епілог
залишайтеся LVDS У договорі, DisplayPort Це один з підтримуючих стандартів передачі, але LVDS Панель повинна підтримуватися. EDID 。 Не містять EDID У випадку обох потрібен перетворювач для їх моделювання. Поведінка EDID ROM , уникайте LVDS На панелі BIOS зміни
Щоб полегшити інженерам вибір матеріалів, ІС & # 34; класифікація офіційного веб-сайту Digi-Key буде & # 34; Лінійна обробка відео & # 34; Підрозділ & # 34; полегшує інженерам швидше вибирати деталі, придатні для їх застосування.
